Los motores de corriente continua sin núcleo, a diferencia de los motores de corriente continua convencionales, eliminan el núcleo de hierro del rotor, lo que produce un motor liviano y sensible. Si bien los motores sin núcleo ofrecen una variedad de ventajas, su diseño único presenta desafíos específicos en lo que respecta a la reparación y el mantenimiento.

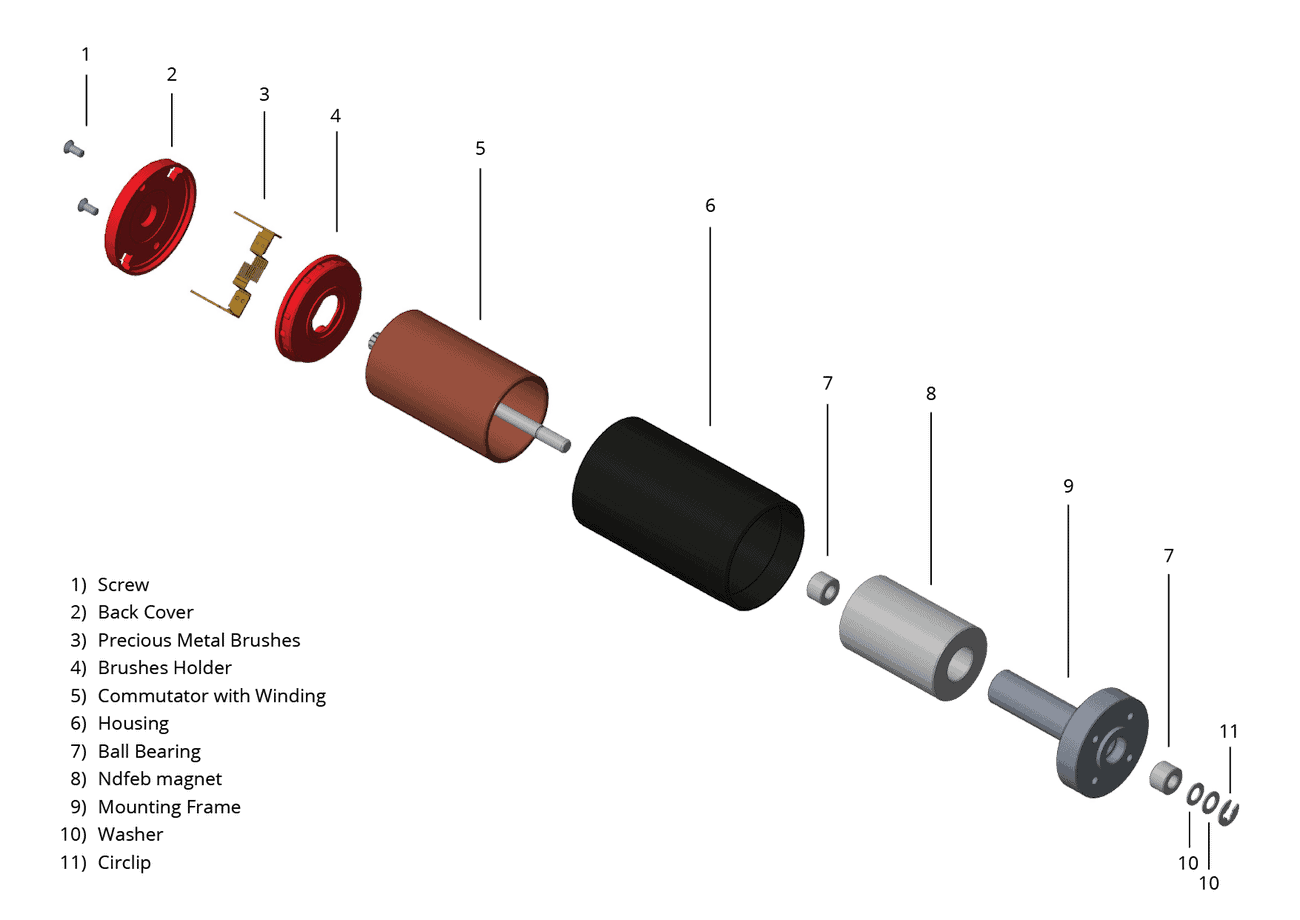

Comprensión de la estructura del motor sin núcleo de corriente continua

Es importante comprender la construcción especial de un motor  sin núcleo de CC antes de comenzar con el mantenimiento o las reparaciones. A diferencia de los motores convencionales que utilizan un rotor con núcleo de hierro, los motores de CC sin núcleo cuentan con un rotor hecho de una bobina liviana enrollada en forma cilíndrica. Este diseño reduce la inercia del motor, lo que permite una aceleración más rápida y una respuesta dinámica mejorada. Los componentes clave de un motor de CC sin núcleo incluyen:

• Rotor: El rotor sin núcleo está formado por bobinados de cobre ligeros, lo que elimina la necesidad de un núcleo de hierro.
• Estator: Los imanes permanentes que proporcionan el campo magnético necesario para el funcionamiento del motor están alojados en el estator.
• Escobillas y conmutador: Son los responsables de transferir la corriente a los bobinados del rotor y conmutar la rotación del motor.
• Cojinetes: Los cojinetes sostienen la rotación del rotor y minimizan la fricción entre las piezas móviles.

Problemas comunes con los motores de corriente continua sin núcleo

A pesar de sus ventajas, los motores de corriente continua sin núcleo pueden experimentar diversos problemas debido al desgaste, el uso inadecuado o factores ambientales. Comprender los problemas más comunes ayudará a diagnosticarlos y realizar reparaciones oportunas.

Desgaste de escobillas y conmutadores

Las escobillas y conmutadores de los motores de CC sin núcleo sufren contacto mecánico durante el funcionamiento. Las escobillas se deterioran con el tiempo, lo que da como resultado un contacto eléctrico deficiente y una mayor resistencia. Esto produce un rendimiento reducido, chispas y sobrecalentamiento. Los conmutadores también pueden desgastarse de manera desigual o desarrollar ranuras, lo que afecta aún más la eficiencia del motor.

Desgaste y falla de los cojinetes

Los cojinetes de los motores de CC sin núcleo respaldan la rotación suave del rotor. Los cojinetes pueden desgastarse con el tiempo como resultado de la contaminación, la fricción o la lubricación inadecuada. Los cojinetes desgastados causan ruido, vibración y mayor fricción, lo que puede dañar los componentes del rotor y el estator.

Daño térmico

Los motores de CC sin núcleo funcionan a altas velocidades y generan calor durante el funcionamiento. Una ventilación inadecuada o cargas excesivas pueden hacer que el motor se sobrecaliente, lo que provoca daños térmicos en los devanados, las escobillas y el aislamiento. El sobrecalentamiento reduce la eficiencia del motor y puede causar daños permanentes en los devanados del rotor.

Contaminación

Los motores de corriente continua sin núcleo son sensibles al polvo, la suciedad y la humedad. La contaminación que interfiere con el conmutador y las escobillas puede provocar un mal contacto eléctrico y un mayor desgaste. El polvo y los residuos también pueden dañar los cojinetes, lo que provoca una falla prematura.

Fallas eléctricas

Pueden producirse problemas eléctricos como cortocircuitos, circuitos abiertos o averías del aislamiento en los devanados debido al uso prolongado o a una tensión excesiva. Estos defectos provocan una falla parcial del motor, pérdida de potencia o un rendimiento errático del motor.

Prácticas de mantenimiento preventivo para motores de corriente continua sin núcleo

Para aumentar la vida útil y reducir el costo de las reparaciones de los motores de corriente continua sin núcleo, es fundamental realizar un mantenimiento preventivo regular. El motor seguirá funcionando de la manera más eficiente posible si sigue los pasos de mantenimiento cruciales que se mencionan a continuación.

Inspección del conmutador y las escobillas

Revise el conmutador y las escobillas con frecuencia para detectar indicios de desgaste o daños. Las escobillas desgastadas deben reemplazarse de inmediato para garantizar un contacto eléctrico adecuado. Para eliminar cualquier residuo o depósito de carbón, use una piedra para conmutadores o un cepillo suave para limpiar el conmutador. Se debe evitar el uso de materiales excesivamente abrasivos, ya que esto podría dañar el conmutador.

Lubricación de los cojinetes

Para reducir la fricción y detener el desgaste, los cojinetes del motor de CC sin núcleo deben engrasarse con regularidad. Use un lubricante de alta calidad diseñado para cojinetes de motor y evite la lubricación excesiva, que puede atraer polvo y suciedad. En caso de que los cojinetes estén sellados y prelubricados, reemplácelos en los intervalos sugeridos por el fabricante.

Control de temperatura

Controle la temperatura de funcionamiento del motor para evitar el sobrecalentamiento. El calor excesivo puede dañar los devanados y el aislamiento, lo que provocaría una falla del motor. Asegúrese de que el motor esté bien ventilado y trate de no hacerlo funcionar con cargas elevadas durante períodos prolongados. Considere la posibilidad de utilizar dispositivos de protección térmica o sensores para controlar los niveles de temperatura.

Prevención de la contaminación

Para evitar la contaminación, mantenga limpios el motor y sus alrededores. Instale cubiertas protectoras o filtros de polvo si el motor se utiliza en un entorno sucio o polvoriento. Asegúrese de que el motor esté debidamente sellado para evitar la entrada de humedad o líquidos, que pueden provocar cortocircuitos o corrosión.

Controles eléctricos

Controle periódicamente las conexiones eléctricas, el cableado y el aislamiento del motor para detectar signos de desgaste o daños. Utilice un multímetro para medir los niveles de resistencia, voltaje y corriente para asegurarse de que el motor esté funcionando dentro de su rango especificado. Si nota alguna irregularidad, investigue más a fondo para identificar posibles fallas eléctricas.

Solución de problemas de motores de CC sin núcleo

Es necesario realizar una resolución de problemas para identificar y solucionar problemas de rendimiento con un motor de CC sin núcleo. A continuación, se muestra una lista de síntomas típicos junto con las posibles causas:

Síntoma	Posibles causas
El motor no arranca	Escobillas desgastadas, circuitos abiertos, cableado defectuoso
El motor funciona de manera desigual	Conmutador desgastado, rebote de escobillas, fallas eléctricas
Ruido o vibración excesivos	Cojinetes desgastados, desequilibrio del rotor, componentes sueltos
Calentamiento excesivo	Sobrecarga, mala ventilación, bobinados dañados.
Pérdida de potencia	Escobillas desgastadas, averías eléctricas, daños en el aislamiento del bobinado.

Reparación de motores de corriente continua sin núcleo

En algunos casos, los motores de corriente continua sin núcleo se pueden reparar para restablecer su rendimiento y prolongar su vida útil. Sin embargo, las reparaciones deben ser realizadas por técnicos capacitados con conocimientos de mecánica y electrónica de motores.

Reemplazo de escobillas y conmutadores

Las escobillas desgastadas son uno de los problemas más comunes en los motores de corriente continua sin núcleo. Reemplazar las escobillas es una reparación relativamente sencilla que puede mejorar significativamente el rendimiento del motor. Para reemplazar las escobillas:

• Desconecte el motor de la fuente de alimentación.
• Abra la carcasa del motor para acceder a las escobillas y al conmutador.
• Retire las escobillas desgastadas e inspeccione el conmutador para ver si presenta daños.
• Limpie el conmutador e instale escobillas nuevas.
• Vuelva a ensamblar el motor y pruebe su rendimiento.

Podría ser necesario reparar o renovar el conmutador si tiene ranuras profundas o está dañado.

Reemplazo de cojinetes

Los cojinetes desgastados o dañados deben reemplazarse para restablecer el funcionamiento suave del motor. Para reemplazar los cojinetes:

• Quite la carcasa del motor para acceder al rotor.
• Extraiga con cuidado el rotor y los cojinetes.
• Limpie los asientos de los cojinetes e instale cojinetes nuevos.
• Vuelva a montar el motor y asegúrese de que el rotor gire libremente sin fricción excesiva ni ruido.

Asegúrese de utilizar cojinetes de alta calidad y una lubricación adecuada durante el proceso de reemplazo.

Rebobinando el rotor

En caso de daños graves en el bobinado, como cortocircuitos o averías en el aislamiento, puede ser necesario rebobinar el rotor. El rebobinado implica sustituir los bobinados de cobre dañados por otros nuevos. Se trata de un proceso complejo que requiere equipo y experiencia especializados, por lo que normalmente lo llevan a cabo talleres de reparación de motores profesionales.

Reparación de averías eléctricas

Si el motor presenta averías eléctricas, como cortocircuitos o circuitos abiertos, deberá comprobar el cableado, el aislamiento y los devanados. Utilice un multímetro para medir la resistencia e identificar cualquier avería en el sistema eléctrico. Los devanados del motor pueden requerir reparación o recableado, según la gravedad del daño.

Procedimientos de reparación avanzados

En algunos casos, los motores de corriente continua sin núcleo pueden requerir reparaciones más extensas. A continuación, se indican algunos procedimientos de reparación avanzados que pueden ser necesarios:

Renovación de la superficie del conmutador

Con el tiempo, el conmutador puede desarrollar ranuras o superficies irregulares debido al contacto constante con las escobillas. Esto puede provocar un contacto eléctrico deficiente, lo que genera chispas y un rendimiento inconsistente del motor.

• Solución: Es posible que sea necesario rectificar el conmutador con un torno para conmutadores o un equipo similar. El rectificado elimina las ranuras y garantiza una superficie de contacto lisa para las escobillas.

Rebobinando el rotor

Si los devanados del rotor se dañan debido a un sobrecalentamiento o a una corriente excesiva, el motor puede perder potencia o dejar de funcionar por completo. En tales casos, será necesario rebobinar el rotor.

• Solución: El rebobinado del rotor debe ser realizado por profesionales con experiencia en la reparación de motores sin núcleo, ya que requiere precisión y atención al detalle para mantener el equilibrio y el rendimiento del motor.

Alineación del motor

A veces, la desalineación del rotor y el estator puede provocar un rendimiento deficiente del motor o un mayor desgaste de los cojinetes y las escobillas.

• Solución: Verifique la alineación de los componentes del motor y ajústelos según sea necesario. La desalineación puede deberse a un montaje inadecuado o a una tensión mecánica durante el funcionamiento. Asegúrese de que el motor esté firmemente fijado y de que cada pieza esté colocada como debe estar.

Mejores prácticas para prolongar la vida útil del motor

Es fundamental seguir las siguientes prácticas recomendadas para prolongar la vida útil de los motores de CC sin núcleo:

• Evite la sobrecarga: opere siempre el motor dentro de los límites de potencia y par nominales. La sobrecarga del motor puede provocar un sobrecalentamiento y un desgaste prematuro de los componentes.
• Asegúrese de que la ventilación sea adecuada: verifique que el motor no esté funcionando en un espacio caluroso o estrecho y que tenga suficiente refrigeración.
• Controle las condiciones de funcionamiento: durante el funcionamiento, preste atención a la temperatura del motor, el nivel de ruido y la intensidad de la vibración.
• Inspecciones periódicas: realice inspecciones periódicas de las escobillas, el conmutador, los cojinetes y las conexiones eléctricas para detectar problemas de forma temprana.
• Servicio profesional: para reparaciones avanzadas, como el rebobinado del rotor o el reacondicionamiento del conmutador, confíe siempre en servicios profesionales para evitar dañar aún más el motor.

La reparación y el mantenimiento de los motores de corriente continua sin núcleo requieren atención a los detalles e inspecciones de rutina para garantizar la confiabilidad y el rendimiento a largo plazo. Para reparaciones más complejas, puede ser necesaria la asistencia de un profesional. Sin embargo, reemplazar el motor puede ser la medida más económica en situaciones que impliquen daños importantes o un envejecimiento avanzado. Gian Transmission se compromete a brindar servicio posventa para los motores que vendemos. Nuestros clientes siempre pueden hacernos preguntas sobre los motores si tienen alguna pregunta.
