Al considerar el motor óptimo para su proyecto, la elección entre un motor de CC con escobillas y un motor cc sin escobillas (BLDC) puede tener implicaciones significativas para el rendimiento, el costo y la longevidad. Ambos tipos de motores tienen sus ventajas y desventajas específicas, y comprender sus diferencias clave es crucial para seleccionar la opción más adecuada. Este artículo profundiza en las principales distinciones entre los motores de CC con escobillas y sin escobillas, centrándose en el diseño, la eficiencia, el mantenimiento, el costo y las áreas de aplicación, y proporciona comparaciones respaldadas por datos.

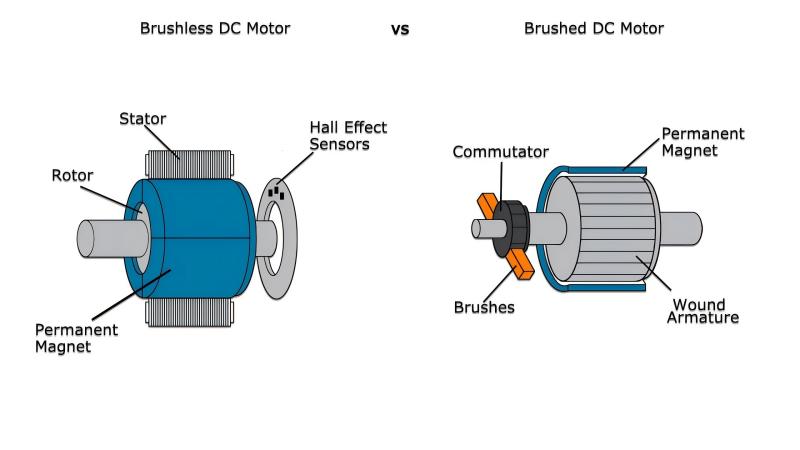

Motores de corriente continua con escobillas
La ley de Ampere y la ley de inducción electromagnética forman la base del funcionamiento del motor de corriente continua con escobillas. El motor contiene componentes como el estator, el rotor, las escobillas y el conmutador. Cuando la fuente de alimentación de corriente continua suministra energía al motor a través de las escobillas, el estator genera un campo magnético estacionario, mientras que el rotor está conectado a la fuente de alimentación a través de las escobillas y el conmutador para formar un campo magnético giratorio. El motor gira como resultado del par electromagnético producido por la interacción entre este campo magnético giratorio y el campo magnético del estator. Durante el funcionamiento del motor, las escobillas se deslizan sobre el conmutador para lograr la conmutación de corriente y mantener el motor girando continuamente.
Características principales:
- Escobillas: Los motores con escobillas contienen escobillas físicas que hacen contacto con el conmutador, creando vías eléctricas.
- Conmutador: Es un interruptor mecánico que cambia la dirección de la corriente de los devanados del motor.
- Ubicación de los devanados: Los devanados se encuentran en el rotor.
- Ubicación de los imanes: Los imanes permanentes se colocan alrededor del estator.
|
|
Motores de corriente continua sin escobillas (BLDC)
Un motor síncrono que funciona de manera diferente a un motor de corriente continua con escobillas se denomina motor BLDC. El rotor de un motor de corriente continua sin escobillas tiene imanes permanentes, mientras que el estator contiene bobinados. El controlador genera un campo magnético giratorio aplicando una forma de onda de corriente específica a los bobinados del estator. El motor gira como resultado del par electromagnético producido por la interacción entre este campo magnético giratorio y el campo magnético producido por los imanes permanentes del rotor. Durante el funcionamiento del motor, el controlador detecta la información de posición del rotor y ajusta la forma de onda de corriente en los bobinados del estator para lograr un control preciso del motor.
Características principales:
- Conmutación electrónica: en lugar de utilizar escobillas mecánicas para cambiar la corriente, los motores BLDC emplean controladores electrónicos.
- Imanes permanentes en el rotor: los imanes permanentes forman el rotor, mientras que los devanados del estator hacen lo mismo.
- Sensores para retroalimentación: se utilizan sensores como los sensores de efecto Hall para determinar la posición del rotor y controlar la conmutación.
|
|
Diferencias clave entre motores de corriente continua con escobillas y sin escobillas
Diseño
Las mayores diferencias se encuentran en el diseño y la construcción. En el proceso de conmutación mecánica de los motores con escobillas se utilizan escobillas y un conmutador. Por el contrario, los motores BLDC ahorran desgaste mecánico y eliminan la necesidad de escobillas al conmutar a través de un circuito de control electrónico.
| Característica | Motor DC sin escobillas | Motor DC sin escobillas (BLDC) |
| Conmutación | Mecánica (Escobillas y Conmutador) | Electrónico (Controlado por Circuito) |
| Rotor | Alambre de cobre enrollado | Imanes permanentes |
| Estator | Imanes permanentes | Bobinados de cobre |
| Control | Control eléctrico simple | Requiere unidad de control electrónica |
Eficiencia y rendimiento
La eficiencia de los motores BLDC suele ser mayor que la de sus equivalentes con escobillas. Al eliminar las pérdidas por fricción y mejorar la disipación de calor, la eliminación de las escobillas aumenta la eficiencia general. Los motores con escobillas suelen funcionar con una eficiencia del 75-80 %, mientras que los motores BLDC pueden alcanzar el 85-90 %.
En términos de rendimiento, los motores BLDC pueden alcanzar velocidades más altas, mejor par por peso y un control más preciso gracias a la conmutación electrónica. Además, la capacidad de detectar la posición del rotor permite un control suave y preciso de la velocidad y el par en los motores BLDC.
| Característica | Motor DC con escobillas | Motor DC sin escobillas (BLDC) |
| Eficiencia | 75-80% | 85-90% |
| Velocidad máxima (RPM) | 5,000 – 10,000 | 10,000 – 100,000 |
| Relación par-peso | Moderado | Alto |
| Disipación de calor | Limitado debido a la generación de calor interno | Bueno debido a los bobinados externos |
Mantenimiento y vida útil
Las escobillas físicas y los conmutadores de los motores con escobillas son propensos a desgastarse con el tiempo, lo que reduce su vida útil y requiere un mantenimiento más frecuente. Es necesario reemplazar las escobillas con regularidad para garantizar un rendimiento óptimo.
En cambio, los motores BLDC no sufren desgaste mecánico, ya que no tienen escobillas. Esto los hace mucho más confiables a lo largo del tiempo y adecuados para aplicaciones donde la longevidad y el mantenimiento reducido son cruciales. Los motores BLDC suelen durar mucho más que los motores con escobillas, a veces hasta 10 000-20 000 horas de funcionamiento continuo.
| Característica | Motor DC con escobillas | Motor DC sin escobillas (BLDC) |
| Mantenimiento | Alto (Los cepillos deben reemplazarse periódicamente) | Bajo (sin escobillas, menos puntos de desgaste) |
| Esperanza de vida (horas) | 1,000 – 3,000 | 10,000 – 20,000 |
Ruido
Los motores de corriente continua con escobillas producen ruido debido a la interacción mecánica entre las escobillas y el conmutador. A medida que el motor funciona, las escobillas rozan continuamente contra el conmutador, lo que produce un ruido audible. La cantidad de ruido aumenta con la velocidad del motor y el desgaste de las escobillas.
Principales fuentes de ruido:
- Fricción entre escobillas y conmutador
- Arcos eléctricos en las escobillas
- Vibración debida a piezas mecánicas
Por el contrario, las principales fuentes de ruido en los motores BLDC suelen estar relacionadas con la fricción de los cojinetes y la vibración del rotor, pero suelen ser mucho más silenciosas que el ruido generado por los motores con escobillas.
Principales fuentes de ruido:
- Fricción de los cojinetes
- Desequilibrio del rotor (si no se mantiene adecuadamente)
- Vibración leve debido a fuerzas electromagnéticas
| Tipo de motor | Velocidad (RPM) | Nivel de ruido (dB) |
| Motor DC con escobillas | 1000 | 55 |
| 3000 | 60 | |
| 5000 | 65 | |
| Motor DC sin escobillas | 1000 | 40 |
| 3000 | 42 | |
| 5000 | 45 |
Costo
Los motores de corriente continua con escobillas son más económicos al principio debido a su diseño y mecanismos de control más simples. Sin embargo, sus costos a largo plazo pueden aumentar debido a la necesidad de mantenimiento regular y reemplazo de piezas. Los motores BLDC, si bien son más costosos de fabricar y requieren un controlador electrónico, tienden a tener costos de mantenimiento más bajos con el tiempo.
| Característica | Motor de corriente continua con escobillas | Motor de corriente continua sin escobillas (BLDC) |
| Costo inicial | $10 – $50 | $50 – $150 |
| Costo a largo plazo | Superior (el mantenimiento aumenta el costo con el tiempo) | Inferior (requiere mínimo mantenimiento) |
Aplicaciones
Los motores con escobillas se utilizan con frecuencia en aplicaciones en las que no se requiere un gran rendimiento y el costo es un factor crucial. Entre ellas se incluyen juguetes, pequeños electrodomésticos y maquinaria industrial básica. Los motores BLDC, por otro lado, se utilizan a menudo en aplicaciones de alto rendimiento, como robótica, vehículos eléctricos, drones y maquinaria industrial avanzada, debido a su eficiencia, precisión y vida útil superiores.
| Característica | Motor DC con escobillas | Motor DC sin escobillas (BLDC) |
| Aplicaciones comunes | Juguetes, maquinaria básica, productos de consumo sencillos. | Drones, vehículos eléctricos, robótica |
Conclusión
A la hora de elegir entre estos dos tipos de motores, es fundamental tener en cuenta los requisitos de la aplicación, como la velocidad deseada, la precisión y las tolerancias de mantenimiento. Para lograr un rendimiento duradero y de alta eficiencia, los motores BLDC suelen ser la mejor opción. Sin embargo, para aplicaciones de bajo coste en las que la simplicidad y la asequibilidad son prioridades clave, los motores de CC con escobillas pueden ofrecer una solución más adecuada.
