효과성, 신뢰성, 광범위한 응용 분야에 대한 적응성 때문에 무브러시 DC(BLDC) 모터는 인기가 높아졌습니다. BLDC 모터의 성능과 작동은 사용하는 위상 수에 크게 좌우됩니다. 이 글에서는 3상, 2상, 단상 BLDC 모터를 종합적으로 비교하여 작동 원리, 장점, 단점, 일반적인 응용 분야에 초점을 맞춥니다. 또한 성능과 사용법을 더 잘 시각화하기 위한 데이터 차트를 포함합니다.

무브러시 DC 모터 개요

직류 전원은 전자 컨트롤러를 통해 동기 무브러시 DC 모터를 구동합니다. BLDC 모터는 정류를 위해 브러시가 필요하지 않습니다. 대신 전기 정류를 사용하여 효율성을 개선하고 마모를 줄입니다.

BLDC 모터의 주요 특징은 다음과 같습니다.

• 높은 전력 밀도
• 긴 수명
• 낮은 유지 관리 요구 사항
• 높은 효율성

BLDC 모터의 위상 수는 자기장이 생성되는 방식과 토크가 전달되는 방식에 영향을 미쳐 성능 특성에 차이를 초래합니다.

단상 BLDC 모터

구조 및 작동 원리

단상 BLDC 모터는 스테이터에 단일 권선이 있는 더 간단한 설계를 가지고 있습니다. 전자 컨트롤러에서 생성된 교류 파형은 로터의 영구 자석과 상호 작용하여 동작을 생성합니다. 이러한 모터는 일반적으로 단일 위상이 독립적으로 회전 자기장을 생성할 수 없기 때문에 회전을 시작하기 위해 시동 코일과 같은 추가 메커니즘에 의존합니다.

응용 프로그램:

• 선풍기
• 소형 펌프
• 가전제품

2상 BLDC 모터

구조 및 작동 원리

2상 BLDC 모터는 90도 오프셋된 두 세트의 스테이터 권선을 사용합니다. 회전 자기장을 생성하기 위해 컨트롤러는 이 두 권선 사이의 전류를 전환합니다. 이러한 모터는 단상 단순성과 3상 성능 사이의 절충안을 제공합니다.

응용 프로그램:

• 로봇공학
• 소형 정밀 기기
• 저전력 산업 장비

3상 BLDC 모터

구조 및 작동 원리

3상 BLDC 모터는 120도 간격으로 배치된 3개의 스테이터 권선을 특징으로 합니다. 전자 컨트롤러는 3상 교류 전류를 제공하여 부드럽고 지속적인 회전 자기장을 생성합니다. 이 설계는 높은 성능과 정밀성을 가능하게 합니다.

응용 프로그램:

• 전기 자동차(EV)
• 항공우주 시스템
• 산업 자동화
• 의료 장비

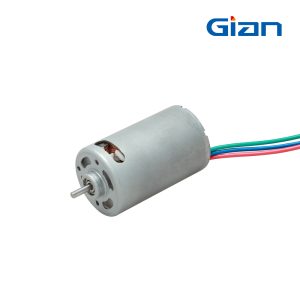

GIAN 추천 상품

3상, 2상, 단상 BLDC 모터 비교

세 가지 종류의 BLDC 모터의 주요 차이점은 아래 표에 요약되어 있습니다.

특성	단상	이상	삼상
효율성	낮음	보통	높음
토크 리플	높음	보통	낮음
비용	낮음	보통	높음
복잡도	간단	보통	복잡
용도	가전제품	로봇, 소형 장치	전기차, 산업 시스템
시작 메커니즘	시작 코일 필요	직접 시작	직접 시작
전력 밀도	낮음	보통	높음
소음 및 진동	높음	보통	낮음

효율성 비교

무브러시 DC(BLDC) 모터는 매우 효율적이고 다재다능합니다. 3상, 2상 및 단상 BLDC 모터의 효율성은 응용 분야 및 작동 조건에 따라 달라집니다.

• 3상 BLDC 모터: 균형 잡힌 전력 공급, 원활한 작동, 낮은 토크 리플로 인해 가장 효율적입니다. 견고한 설계는 산업 자동화 및 전기 자동차와 같은 고전력 및 고속 애플리케이션에서 뛰어난 성능을 제공합니다.
• 2상 BLDC 모터: 2상 모터는 더 높은 토크 리플을 생성하고 원활한 성능을 달성하기 위해 더 복잡한 구동 전자 장치가 필요하기 때문에 3상 모터보다 효율이 낮습니다. 그러나 비용 효율적이며 소형 가전제품과 같이 적당한 정밀도와 효율성이 필요한 애플리케이션에 적합합니다.
• 단상 BLDC 모터: 토크 리플이 크고 전력 분배가 고르지 않아 세 가지 중에서 가장 효율이 낮습니다. 구조가 간단하고 고효율성이 덜 중요한 팬 및 펌프와 같은 저전력, 저비용 애플리케이션에 이상적입니다.

토크 리플 비교

토크 리플은 무브러시 DC(BLDC) 모터의 중요한 성능 요소로, 효율성, 소음 및 진동에 영향을 미칩니다. 이는 주로 비정현파 역기전력, 정류 이벤트 및 자기 설계로 인해 로터 회전 중 토크 생성의 변화로 인해 발생합니다.

• 3상 BLDC 모터: 이 모터는 세 가지 구성 중에서 토크 리플이 가장 낮습니다. 이 모터의 설계는 토크를 생성하는 위상이 겹치면서 맥동을 최소화하여 더 부드러운 작동을 보장합니다. 또한, 이 모터는 뛰어난 효율성과 감소된 음향 소음을 제공하여 로봇 및 의료 기기와 같은 정밀 응용 분야에 이상적입니다.
• 2상 BLDC 모터: 2상 모터는 겹치는 토크 생성 단계가 없기 때문에 3상 모터보다 토크 리플이 더 높습니다. 이로 인해 전력 공급이 고르지 않아 진동과 소음이 증가합니다. 그러나 이러한 모터는 더 간단하고 저렴하며 비용에 민감한 애플리케이션에 자주 사용됩니다.
• 단상 BLDC 모터: 단상 모터는 한 번에 한 상만 토크에 기여하기 때문에 토크 리플이 가장 높습니다. 토크 생성의 간헐적 특성으로 인해 뚜렷한 맥동이 발생하여 상당한 진동과 소음이 발생합니다. 그러나 크기가 작고 크기와 비용이 중요한 고려 사항인 저전력 애플리케이션에 적합합니다.

차트: 토크 리플 대 효율성

올바른 모터 선택

애플리케이션에 맞는 올바른 유형의 BLDC 모터를 선택하는 것은 성능, 효율성, 비용 및 제어 측면에서의 우선순위에 따라 달라집니다.

• 성능 지향적 응용 분야: 전기 자동차나 산업용 로봇과 같이 고성능, 부드러운 토크, 고효율이 필요한 응용 분야에 모터가 필요한 경우 3상 BLDC 모터가 이상적인 선택입니다.
• 저렴한 비용으로 적당한 성능: 성능 요구 사항이 적당하지만 비용과 단순성이 더 중요한 응용 분야의 경우 2상 BLDC 모터가 좋은 선택이 될 수 있습니다. 토크 리플이 허용되는 팬이나 소형 도구에 적합합니다.
• 비용 효율적인 간단한 솔루션: 비용이 주요 요인이고 성능 제한이 허용되는 소형 가전 제품의 경우 단상 BLDC 모터가 가장 좋은 선택입니다. 이러한 모터는 제어하기 쉽고 저렴하며 비중요한 응용 분야에 적합합니다.

3상, 2상, 단상 무브러시 DC 모터를 비교할 때 선택은 애플리케이션 요구 사항에 따라 달라집니다. 3상 무브러시 DC 모터는 더 부드러운 작동과 더 나은 효율성으로 인해 고성능 애플리케이션에 이상적입니다. 2상 모터는 더 간단한 설계를 제공하지만 진동이 더 심할 수 있으며 비용에 민감한 애플리케이션에 적합합니다. 단상 모터는 소형이고 저렴하지만 효율성과 토크가 낮아 저전력 작업에 가장 적합합니다. 대량 옵션을 찾는 구매자의 경우 도매 무브러시 DC 모터는 다양한 성능 요구 사항에 맞게 조정된 비용 효율적인 솔루션을 제공하여 다양한 산업 또는 상업적 용도에 적합한 모터 유형을 보장합니다.
