Fabricant de moteurs à engrenages planétaires à courant continu
Nous concevons des moteurs CC haute précision avec réducteurs planétaires grâce à la technologie MIM, offrant des solutions compactes, durables et à couple élevé pour la robotique, l’automobile et les appareils intelligents.
Nous proposons une personnalisation flexible pour répondre à des exigences spécifiques de tension, de couple et de dimensions, offrant un contrôle de mouvement fiable et efficace, adapté à vos besoins.
- Diamètres : 6 mm, 24 mm, 28 mm, 32 mm, 38 mm, 42 mm
- Matériau : métal, plastique
- Vitesse : 5 tr/min - 100 000 tr/min
- Couple : 1,0 mNm-200000 mNm.
Structure
La structure d’un réducteur planétaire avec moteur suit généralement une disposition spécifique pour atteindre sa fonctionnalité
Moteur
- Composant principal qui fournit la puissance de rotation.
- Moteur sans balais ou moteur à balais.
Engrenage solaire
- Centre de la boîte de vitesses, entraîné par l'arbre d'entrée.
- Transfère le mouvement aux engrenages planétaires.
Engrenages planétaires
- Engrenages planétaires en prise avec le soleil et l'anneau.
- Le support monté assure une répartition uniforme de la charge et un couple élevé.
Porte-planète
- Fixe les engrenages planétaires, permettant une rotation libre.
- Transfère le couple combiné à l'arbre de sortie.
Couronne dentée
- Le grand engrenage entoure et engage les engrenages planétaires.
- Fixe ou rotatif, réglage du rapport de démultiplication.
Arbre de Sortie
- Connecté au porte-satellites.
- Fournit la puissance de sortie à l'équipement entraîné.
Par type de commutation
Nous pouvons personnaliser et fabriquer des moteurs à engrenages planétaires à balais et BLDC pour vous, rentabilisant ainsi votre projet.
Sans balais
- Le moteur à engrenages planétaires BLDC est doté d'une commutation électronique avec aimants, éliminant ainsi les balais pour une usure réduite.
- Avec un diamètre de 20 mm à 28 mm, il fonctionne à une vitesse nominale de 5 à 2 000 tr/min et délivre un couple compris entre 500 mNm et 4 000 mNm.
- Il offre une durée de vie plus longue, un faible entretien et un contrôle amélioré de la vitesse et du couple.
Brossé
- Le Moteur à engrenages planétaires à balais est doté d'une commutation mécanique avec des balais qui s'usent avec le temps.
- Il a une plage de diamètre de 6 mm à 42 mm, une vitesse nominale de 4 tr/min à 12 000 tr/min et un couple compris entre 1 mNm et 160 000 mNm.
- Il offre un contrôle plus simple mais a une durée de vie plus courte, nécessitant un remplacement régulier des brosses.
De 0 à N – Solutions motrices complètes
Par nombre d'étages
Nos moteurs à engrenages planétaires CC offrent des options à un, deux ou plusieurs étages pour un rendement, un couple et un rapport de réduction sur mesure pour toutes les applications.
Moteur à engrenages planétaires à un étage
- Un jeu d'engrenages planétaires.
- Rendement supérieur, rapport de réduction plus faible (3:1 à 10:1).
- Rendement supérieur à 95 %.
- Adapté aux besoins de couple faible à moyen, tels que les outils électriques, les actionneurs ou la robotique compacte.
Motoréducteur planétaire bi-étagé
- Deux jeux d'engrenages en séquence.
- Couple modéré et rapports de réduction moyens (10:1 à 100:1).
- Rendement compris entre 90 % et 94 %.
- Utilisé dans les applications à charge modérée comme les convoyeurs, les équipements médicaux et les entraînements de précision.
Moteur à engrenages planétaires multi-étagés
- Trois étages ou plus.
- Couple élevé et rapports de réduction importants (supérieurs à 1000:1).
- Rendement compris entre 80 % et 90 %.
- Idéal pour les applications à couple élevé et à faible vitesse, telles que l'automatisation industrielle, les bras robotisés et les machines d'emballage.
Par matériau
Nous utilisons la technologie MIM pour personnaliser le matériau du réducteur planétaire, y compris le plastique et le métal.
Plastique
- Les moteurs à engrenages planétaires en plastique sont constitués d'engrenages planétaires en plastique et d'un moteur.
- Ils sont abordables, personnalisables en forme et en taille pour des conceptions spécifiques.
- Convient aux charges plus légères, fonctionne silencieusement, idéal pour des applications spécifiques.
Métal
- Les moteurs à engrenages planétaires en métal sont constitués d'engrenages planétaires en acier, en laiton ou en aluminium et d'un moteur.
- Higher durability and wear resistance, suitable for heavy-duty applications.
- Meilleure dissipation de la chaleur et résistance, idéal pour les environnements à haute température.
Produits phares
TR039-P01 Moteur à Engrenages Planétaires à Balais
- Tension Nominale : 12 V CC
- Vitesse à Vide : 255 ± 25,5 tr/min
- Courant à Rotor Bloqué : 3,78 N.m~4,62 N.m
TR067-P01 Moteur à Engrenages Planétaires à Balais
- Tension Nominale : DC18V
- Vitesse à Vide : ≤ 0,75 A
- Vitesse à Vide : 460 ± 10 % tr/min
TR075-P07 Moteur à Engrenage Planétaire Sans Balais
- Tension nominale : DC12V
- Vitesse nominale：40±15%RPM
- Moment nominal : 1,176 N.m
Moteur À Engrenage Planétaire Sans Balais TR075-P08
- Tension nominale : DC12V
- Vitesse nominale : 21,6 ± 15 % tr/min
- Moment nominal : 1,8 N.m
Étude de cas client

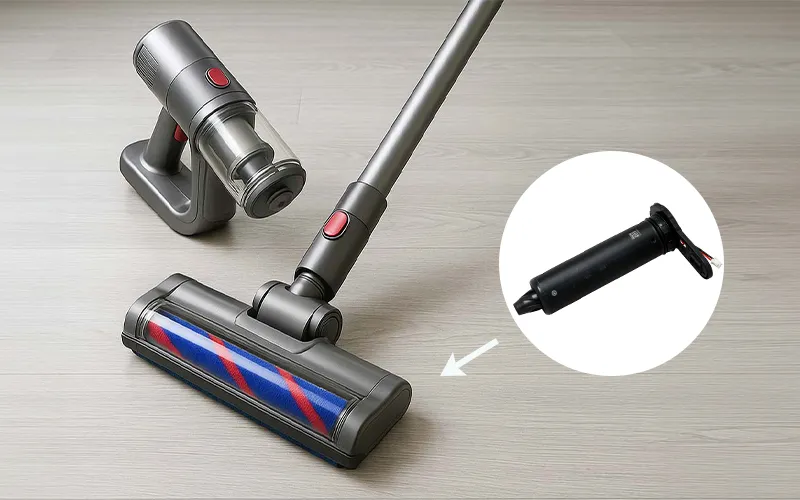

Moteur à engrenage planétaire pour brosse d'aspirateur
Une entreprise d’électroménager nous a contactés pour trouver une solution de moteur économique pour la brosse rotative de son aspirateur.
Conscients de la durée de vie généralement limitée de la brosse rotative (souvent inférieure à 200 heures), nous avons développé un moteur CC à balais de 12 V avec réducteur planétaire 30:1, délivrant un couple de 0,8 Nm. En choisissant un moteur à balais plutôt qu’un moteur sans balais, nous avons permis de réduire les coûts pour le client d’environ 40 %, ce qui le rend plus adapté aux composants jetables ou remplaçables des aspirateurs domestiques.
Cette solution a su concilier performance et rentabilité, en parfaite adéquation avec la stratégie de cycle de vie du produit du client.
Applications
Robotique
- Bras robotisés : Garantit un contrôle précis et une mobilité pour les travaux impliquant le soudage et la peinture.
- Systèmes automatisés : Permet une navigation et un fonctionnement précis des robots mobiles et des AGV.
Automobile
-
Direction Assistée électrique (EPS) : fournit une assistance de direction variable pour un confort et un contrôle améliorés.
- Fenêtre Et Siège : Assurez un fonctionnement fluide et fiable et un réglage précis pour plus de confort et de sécurité.
Machines industrielles
- Systèmes de convoyeurs : permettent un déplacement efficace et contrôlé des marchandises dans les lignes de fabrication.
- Machines d'emballage : Assure un contrôle précis et un couple élevé pour les opérations d'emballage.
Appareils médicaux
- Robots chirurgicaux : Ils permettent un contrôle et un mouvement précis pour les chirurgies peu invasives.
- Equipement de diagnostic : Permet un positionnement précis dans les scanners IRM et CT.
Aérospatial
- Actionneurs : Ajustent les surfaces de contrôle des systèmes de vol comme les ailerons et les ascenseurs.
- Systèmes de train d'atterrissage : assure un contrôle fiable des opérations de rétraction et d'extension du train d'atterrissage.
Énergie renouvelable
- Éoliennes : Assure un transfert de couple efficace et fiable pour la rotation des pales de l'éolienne.
- Systèmes de suivi solaire : maximisent l’exposition au soleil en positionnant avec précision les panneaux solaires.
Foire Aux Questions
Qu'est-ce qui distingue un moteur à engrenages planétaires d'un moteur à engrenages conventionnel ?
La principale différence réside dans la disposition des engrenages et dans l'efficacité. Les moteurs à engrenages planétaires offrent un couple plus élevé, une taille compacte et une meilleure répartition de la charge par rapport aux moteurs à engrenages classiques.
Comment choisir le moteur à engrenages planétaires adapté à votre application ?
La sélection implique de prendre en compte des facteurs tels que le couple requis, la vitesse, les contraintes de taille, l'efficacité, les conditions de charge et le cycle de service spécifiques de l'application.
Les moteurs hydrauliques équipés de réducteurs planétaires peuvent-ils être personnalisés ?
Oui, des options de personnalisation sont disponibles pour répondre aux exigences spécifiques des applications, notamment les rapports de démultiplication, les matériaux, les configurations de montage et les spécifications du moteur hydraulique personnalisés.
Quels matériaux sont utilisés dans la construction de moteurs pas à pas avec réducteurs planétaires ?
Les matériaux couramment utilisés comprennent l’acier à haute résistance pour les engrenages et les arbres, l’aluminium ou l’acier pour le boîtier du moteur, ainsi que des joints et des roulements durables pour garantir des performances durables.
