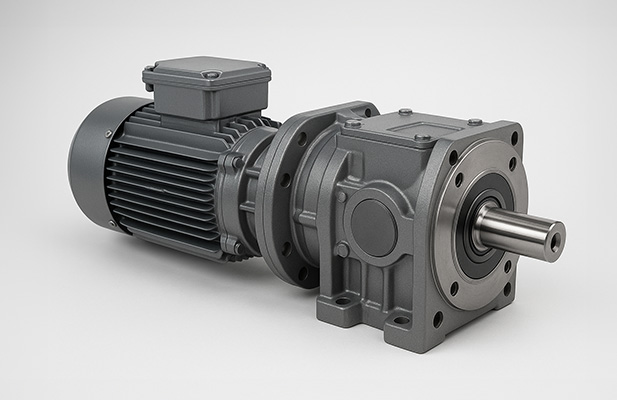

Les motoréducteurs sont depuis longtemps des composants indispensables des systèmes mécaniques modernes. Des bandes transporteuses des usines aux bras robotisés des chaînes de montage, ils alimentent d’innombrables applications en alliant couple, contrôle de vitesse et précision.

Aujourd’hui, face à l’évolution des technologies d’automatisation et à la demande croissante de systèmes plus intelligents et plus performants, la conception de motoréducteurs doit dépasser les approches traditionnelles. Les ingénieurs sont désormais confrontés à de nouveaux défis qui nécessitent une planification rigoureuse et des décisions éclairées sur de multiples paramètres, des calculs de puissance et de couple à la durée de vie, en passant par l’adéquation environnementale et le contrôle du bruit.

Rapport de puissance et de réduction : poser les bases

La première étape de la conception d’un motoréducteur consiste à définir la puissance et le rapport de réduction requis. Ces deux éléments détermineront fondamentalement les performances et l’adéquation du motoréducteur à la tâche prévue.

Commencez par identifier les vitesses d’entrée et de sortie requises par l’application. Les machines nécessitent souvent des mouvements variables, d’où l’importance de trouver une plage de vitesses flexible. C’est pourquoi le rapport de réduction devient un paramètre clé. Une fois la vitesse de sortie souhaitée déterminée, le réducteur peut être sélectionné en conséquence, constituant le cœur de la conception.

Après avoir défini les paramètres de vitesse, il est temps de calculer la puissance mécanique nécessaire. Cela implique de comprendre le couple et la vitesse requis à l’arbre de sortie, puis de calculer la puissance d’entrée requise. Consulter un fabricant ou un fournisseur de motoréducteurs peut vous aider à affiner ces valeurs afin de garantir un dimensionnement précis et d’éviter les inefficacités ou les pannes mécaniques ultérieures.

Efficacité : gestion des pertes d’énergie et de l’impact thermique

Le rendement est l’un des critères les plus importants lors de la conception d’un motoréducteur. Les systèmes de refroidissement et de lubrification améliorent le rendement en réduisant les frottements et en évitant l’accumulation excessive de chaleur. Dans tout système de transmission mécanique, une certaine quantité d’énergie est inévitablement perdue, généralement sous forme de chaleur due aux frottements entre les engrenages et dans les roulements.

Les motoréducteurs à haut rendement sont essentiels pour réduire la consommation d’énergie, améliorer les performances des systèmes et diminuer les coûts d’exploitation à long terme. Il est crucial de comprendre l’impact des types d’engrenages et des conditions de fonctionnement sur les pertes d’énergie :

• Les engrenages à basse vitesse fonctionnent souvent avec une efficacité réduite et fournissent moins de couple au démarrage et à l’accélération.
• Les engrenages hélicoïdaux offrent généralement des rendements plus élevés que les engrenages droits en raison de leur engrènement plus fluide et de leur jeu réduit.
• Les systèmes de refroidissement et de lubrification augmentent l’efficacité en réduisant la friction et en évitant l’accumulation excessive de chaleur.

Lors de la conception d’un moteur à engrenages, tenez compte du cycle de service opérationnel et des variations de charge pour mieux estimer les pertes d’efficacité et sélectionner des matériaux et des stratégies de gestion thermique appropriés.

Démarrages, arrêts et facteur de service : prise en compte de la variabilité de la charge

Contrairement aux systèmes continus, de nombreuses machines fonctionnent avec des démarrages et des arrêts fréquents, des charges variables ou des changements de vitesse. Ces changements affectent considérablement les contraintes mécaniques du motoréducteur et doivent être pris en compte dès la phase de conception.

Lorsque les moteurs accélèrent un système à partir de l’arrêt, ils doivent temporairement produire un couple bien supérieur à leur couple nominal de fonctionnement. De même, les systèmes soumis à de fréquentes inversions de sens ou à des pics de couple nécessitent des motoréducteurs capables de tolérer de telles fluctuations sans usure prématurée.

Le facteur de service (FS) est un multiplicateur numérique utilisé pour prendre en compte ces variables. Par exemple, dans une configuration simple où un moteur électrique fonctionne 8 heures par jour avec moins de 10 démarrages par heure et une variation de couple minimale, le facteur de service peut être de 1,0. Cependant, les applications plus exigeantes peuvent nécessiter un FS de 1,25 ou plus.

Les fabricants fournissent généralement des tableaux de facteurs de service basés sur :

• Type de moteur (par exemple, moteur à courant alternatif, moteur pas à pas ou servomoteur)
• Nombre de démarrages par heure
• Horaires d’ouverture quotidiens
• Variabilité de la charge et type d’application

Le calcul et l’application corrects du facteur de service garantissent que le motoréducteur sélectionné ne sera pas sous-dimensionné pour une utilisation réelle, améliorant ainsi la fiabilité et la sécurité.

Bruit et vibrations : garantir le confort et la stabilité de fonctionnement

Dans la recherche de performances élevées, les concepteurs ne doivent pas négliger les niveaux de bruit et de vibrations. Les motoréducteurs utilisés dans les environnements commerciaux, les dispositifs médicaux ou les machines de précision sont souvent soumis à des exigences acoustiques strictes.

La géométrie des engrenages joue un rôle important dans la détermination du bruit de fonctionnement :

• Les engrenages hélicoïdaux sont généralement plus silencieux que les engrenages droits. Leurs dents s’engrènent progressivement et restent en contact plus longtemps, ce qui assure un fonctionnement plus fluide et silencieux.
• Les engrenages droits, bien que plus simples et plus économiques, génèrent plus de bruit en raison de leur engagement brusque des dents.
• Les engrenages coniques et à vis sans fin, selon l’application et la vitesse, peuvent introduire des complexités supplémentaires en termes de vibrations et de bruit.

Au-delà du bruit, la résistance aux chocs et aux vibrations est essentielle à l’intégrité mécanique. Dans les environnements à fort impact ou présentant un risque de résonance mécanique, des engrenages résistants aux chocs (les engrenages hélicoïdaux sont particulièrement recommandés) et un carter de réducteur robuste peuvent prolonger la durée de vie de l’équipement et prévenir les pannes.

La suppression du bruit est également facilitée par :

• Fabrication de précision pour réduire le jeu des engrenages
• Alignement et équilibrage corrects de l’arbre
• Des matériaux de qualité qui amortissent les vibrations

Si le bruit est une préoccupation majeure, il est conseillé de choisir des moteurs à engrenages dotés de fonctions d’amortissement intégrées et de configurations à faible jeu.

Longévité et entretien : concevoir pour l’avenir

La durée de vie d’un motoréducteur dépend de plusieurs facteurs, notamment la vitesse, le couple, le cycle de service, le choix des matériaux et les conditions environnementales. Face à l’évolution des applications et à l’augmentation des coûts liés aux temps d’arrêt, il est essentiel de garantir une fiabilité à long terme.

Les facteurs affectant la durée de vie comprennent :

• Durabilité du matériau : les engrenages en acier trempé et en alliage peuvent supporter de lourdes charges et réduire l’usure.
• Traitement de surface : Des méthodes telles que la nitruration ou la cémentation améliorent la dureté de la surface et augmentent la résistance à la fatigue.
• Lubrification : Une lubrification adéquate minimise la friction et l’accumulation de chaleur, une cause majeure de défaillance des engrenages.
• Sélection de roulements : les roulements à rouleaux de haute qualité réduisent la friction et améliorent l’efficacité et la durabilité du motoréducteur.

L’exposition environnementale ne doit pas être sous-estimée. Des conditions telles qu’une humidité extrême, un air salin ou des niveaux élevés de poussière peuvent provoquer de la corrosion, obstruer les canaux de lubrification et réduire l’intégrité des composants. L’étanchéité du boîtier et le choix de matériaux résistants à la corrosion sont essentiels dans de telles conditions.

De plus, de nouvelles tendances émergent en matière de maintenance prédictive utilisant des capteurs intelligents. Les moteurs à engrenages modernes peuvent intégrer des systèmes de surveillance de l’état pour suivre la température, les vibrations ou la charge en temps réel, permettant ainsi d’agir préventivement avant que les pannes ne surviennent.

Intégration du moteur : choisir le bon système d’entraînement

La nouvelle génération de moteurs à engrenages est souvent associée à des moteurs pas à pas, des servomoteurs ou des moteurs à courant continu sans balais, chacun offrant des avantages spécifiques en fonction de l’application.

• Les moteurs pas à pas excellent dans la fourniture de mouvements précis et incrémentiels, ce qui en fait un choix populaire dans les machines CNC et les imprimantes 3D.
• Les servomoteurs offrent des performances dynamiques élevées et un contrôle en boucle fermée, ce qui les rend adaptés à la robotique et aux systèmes d’automatisation.
• Les moteurs BLDC allient efficacité et faible entretien, ce qui les rend adaptés aux opérations continues avec une densité de puissance élevée.

Choisir le bon système d’entraînement implique d’adapter les caractéristiques de couple et de vitesse du motoréducteur aux exigences de performance dynamique de l’application. L’intégration étroite de la conception du moteur et du réducteur garantit une meilleure gestion thermique, un contrôle plus précis et une installation simplifiée.

Personnalisation et modularité : répondre à des besoins uniques

Les applications modernes exigent souvent flexibilité et solutions sur mesure. Les motoréducteurs modulaires permettent d’associer les composants à différents couples nominaux, configurations de montage et conditions de fonctionnement.

Les fonctionnalités qui favorisent l’adaptabilité de la conception incluent :

• Plusieurs orientations de montage (horizontale, verticale, bride, pied)
• Étages de vitesses interchangeables
• Retour d’encodeur intégré
• Dimensions d’arbre ou rapports de démultiplication personnalisables

Les systèmes modulaires réduisent les coûts d’inventaire, rationalisent la maintenance et permettent aux utilisateurs finaux d’échanger des composants sans remplacer l’ensemble de l’assemblage.

Concevoir la prochaine génération de moteurs à engrenages ne se résume pas à choisir le bon rapport de démultiplication ou le bon matériau : il s’agit de comprendre comment chaque composant et chaque condition de fonctionnement affectent les performances, la fiabilité et l’efficacité à long terme.

En accordant une attention particulière aux exigences de puissance et de vitesse, au rendement mécanique, à la variabilité de la charge, aux niveaux de bruit, à la durée de vie prévue et à l’intégration avec des moteurs de pointe, les concepteurs peuvent concevoir des motoréducteurs répondant aux exigences rigoureuses de l’industrie moderne. De plus, l’adoption d’approches modulaires et de technologies de surveillance d’état pose les bases de systèmes de motoréducteurs intelligents et évolutifs, prêts à entraîner les machines du futur.
