محرك التروس التوافقي هو جهاز نقل حركة مدمج ودقيق وذو عزم دوران عالٍ. وهو يجمع بين محرك كهربائي ومخفض تروس توافقي لتحقيق نسبة تخفيض عالية، وتأخر تروس منخفض، وتشغيل سلس، وتحديد موضع دقيق.

يتضمن هيكله الرئيسي المحرك، ومولد الموجات، والعمود المرن، والعمود الدائري، والمحامل، وعمود الخرج، والغلاف، وجهاز التشفير الاختياري. من خلال استخدام التشوه المرن وفرق الأسنان، يمكن لمحرك التروس التوافقي تحويل دوران المحرك عالي السرعة إلى خرج منخفض السرعة وعالي عزم الدوران.

ما هو محرك التروس التوافقي؟

يجمع محرك التروس التوافقي بين المحرك ومخفض التروس التوافقي لتوفير دوران دقيق منخفض السرعة مع زيادة عزم الدوران الناتج.

يختلف التروس التوافقي عن ناقل الحركة التروس التقليدي. فبدلاً من الاعتماد فقط على التداخل الصلب بين التروس، يستخدم التشوه المرن لمكون تروس مرن. وهذا يسمح بتشابك العديد من أسنان التروس في نفس الوقت، مما يوفر دقة عالية وارتداد منخفض.

يُستخدم محرك التروس التوافقي عادةً عندما تحتاج الآلة إلى:

• دقة عالية في تحديد الموضع
• مساحة تركيب مدمجة
• عزم دوران عالي
• دوران سلس
• تأثير ارتدادي منخفض
• قابلية تكرار مستقرة

ونظرًا لهذه المزايا، غالبًا ما يُستخدم في مفاصل الروبوتات، والطاولات الدوارة الدقيقة، وأنظمة المؤازرة، والروبوتات الطبية، وآليات الفضاء.

الهيكل الرئيسي لمحرك التروس التوافقي

يتكون محرك التروس التوافقي عادةً من جزأين رئيسيين: المحرك الكهربائي ومخفض التروس التوافقي. يتكون المخفض بشكل أساسي من مولد موجي، وسبلاين مرن، وسبلاين دائري.

المكون	الوظيفة
المحرك الكهربائي	يوفر الدوران والطاقة المدخلة
مولد الموجات	يُحدث تشوهًا مرنًا في الشريحة المرنة
الشريط المرن	ترس مرن ينقل الحركة
الشريحة الدائرية	ترس داخلي صلب يتشابك مع الشريحة المرنة
عمود الخرج	يُنتج دورانًا بطيئًا وقويًا
المحامل	تضمن دورانًا مستقرًا للعمود
جهاز التشفير	يوفر معلومات عن الموضع والسرعة في أنظمة المؤازرة
الغلاف	يحمي الأجزاء الداخلية ويدعم عملية التركيب

المحرك الكهربائي

يُعد المحرك الكهربائي مصدر الطاقة لمحرك التروس التوافقي. تشمل الخيارات الشائعة محركات BLDC ومحركات السيرفو والمحركات السائر وغيرها. في التطبيقات عالية الدقة، تُستخدم محركات السيرفو بشكل شائع لأنها توفر تحكمًا دقيقًا في السرعة والعزم والموضع.

يعمل المحرك عادةً بسرعة دوران عالية. وبعد مرور الدوران عبر مخفض التروس التوافقي، تنخفض سرعة الخرج بشكل كبير، بينما يزداد عزم الدوران بشكل كبير.

مولد الموجات

يتصل بمحور المحرك ويستخدم محمل كام إهليلجي. عندما يدور المحرك، يدور مولد الموجة معه.

يعيد تشكيل الشريحة المرنة بشكل إهليلجي، مكونًا منطقتي تلامس مع الشريحة الدائرية.

مولد الموجة هو الجزء الرئيسي الذي ينتج «الحركة الموجية» في نظام التروس التوافقي.

الشريحة المرنة

الشريحة المرنة هي ترس مرن ذو جدران رقيقة، وعادةً ما يكون على شكل كوب أو حلقة. ولها أسنان خارجية على سطحها الخارجي. ونظرًا لمرونتها، يمكن أن يتشوه شكلها قليلاً بفعل مولد الموجات أثناء التشغيل.

عادةً ما يحتوي السبلين المرن على عدد أسنان أقل قليلاً من السبلين الدائري. هذا الاختلاف الطفيف في عدد الأسنان يخلق تأثير التخفيض.

تعد جودة السبلين المرن مهمة جدًا لأنها تؤثر على سعة عزم الدوران والدقة وعمر التعب والموثوقية العامة.

السن المداري

السن الدائري هو ترس داخلي صلب. وهو يحيط بالسن المرن ويحتوي على أسنان داخلية. وفي العديد من التصميمات، يتم تثبيت السن الدائري على الغلاف.

ونظرًا لأن الترس الدائري يحتوي على عدد أسنان يزيد قليلاً عن الترس المرن، فإن الحركة النسبية تنشأ عند دوران مولد الموجات. وتؤدي هذه الحركة النسبية إلى تخفيض السرعة ومضاعفة عزم الدوران.

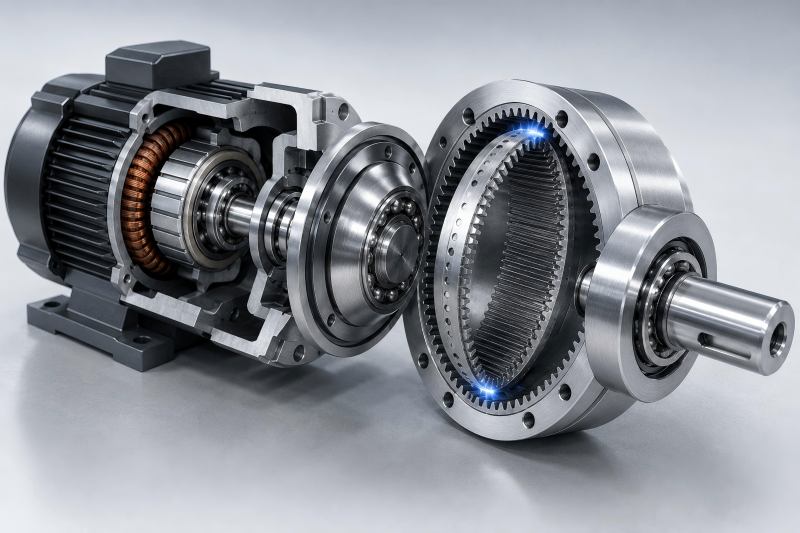

مبدأ عمل محرك التروس التوافقي

يعمل محرك التروس التوافقي من خلال الانثناء المتحكم فيه والتشابك التفاضلي لأسنان التروس.

أولاً، يقوم المحرك بتحريك مولد الموجات ليقوم بالدوران. ونظرًا لأن مولد الموجات له شكل بيضاوي، فإنه يجبر الشريحة المرنة على التشوه لتتخذ شكلًا بيضاويًّا.

ثانيًا، تتشابك أسنان الشريحة المرنة مع الشريحة الدائرية عند نقطتي تلامس بيضاويتين متقابلتين.

ثالثًا، مع دوران مولد الموجات، تتحرك مناطق التشابك أيضًا حول محيط الترس. ومع ذلك، ونظرًا لأن الشريحة المرنة تحتوي على أسنان أقل من الشريحة الدائرية، فإن الشريحة المرنة تدور ببطء في الاتجاه المعاكس.

رابعًا، تتيح هذه الحركة تخفيضًا عاليًا. يوفر عمود الخرج المتصل بالشريحة المرنة دورانًا منخفض السرعة وعالي العزم.

على سبيل المثال:

أسنان الشريحة الدائرية	أسنان الشريحة المرنة	الفرق في الأسنان	النتيجة
202	200	2	نسبة تخفيض عالية
162	160	2	نقل عزم دوران مدمج
102	100	2	تخفيض دقيق للسرعة

كلما قل الفرق بين الأسنان، زادت نسبة التخفيض. ولهذا السبب، يمكن لمحركات التروس التوافقية تحقيق تخفيض كبير في السرعة في هيكل مدمج.

الدقة من خلال انخفاض التراخي

يشير التراخي إلى الفراغ بين التروس الذي قد يقلل من الدقة ويؤدي إلى حركة غير مستقرة.

تتشابك عدة أسنان في وقت واحد، مما يؤدي إلى تقليل التراخي إلى الحد الأدنى وزيادة دقة تحديد الموضع. وعلى عكس التروس التقليدية التي قد لا يتلامس فيها سوى عدد قليل من الأسنان، فإن التروس التوافقية توزع الحمل على مساحة تلامس أكبر بين الأسنان.

يؤدي هذا الهيكل إلى تحسين:

• دقة تحديد الموضع
• التكرار
• سلاسة الحركة
• توزيع الحمل
• الصلابة الالتوائية

بالنسبة للأذرع الروبوتية وآلات أشباه الموصلات ومعدات الأتمتة الدقيقة، يُعد انخفاض التباطؤ أحد أهم الأسباب التي تدفع إلى اختيار محركات التروس التوافقية.

الميزات الرئيسية لمحركات التروس التوافقية

نسبة تخفيض عالية

يمكن لمحركات التروس التوافقية توفير نسب تخفيض عالية مثل 30:1، 50:1، 80:1، 100:1، أو حتى أعلى من ذلك. وهذا يسمح للمحرك بإنتاج عزم دوران قوي عند السرعات المنخفضة دون الحاجة إلى استخدام علبة تروس كبيرة متعددة المراحل.

الحجم الصغير

يمكن لمخفض التروس التوافقي تحقيق عزم دوران عالٍ ونسبة تخفيض عالية في حجم صغير. وهذا مفيد بشكل خاص للمفاصل الروبوتية والمشغلات المدمجة والأجهزة الطبية ومعدات الفضاء حيث تكون مساحة التركيب محدودة.

الدقة العالية

نظرًا لانخفاض التراخي والتشابك المستقر للأسنان، فإن محركات التروس التوافقية مناسبة للتحديد الدقيق للموضع والتحكم المتكرر في الحركة.

كثافة عزم دوران عالية

تشير كثافة عزم الدوران إلى مقدار عزم الدوران الذي يمكن للمحرك التروس توفيره مقارنةً بحجمه ووزنه. توفر المحركات التروسية التوافقية كثافة عزم دوران عالية، مما يجعلها مناسبة للآلات خفيفة الوزن وصغيرة الحجم.

تشغيل سلس

يساعد التداخل التدريجي لأسنان التروس على تقليل الاهتزاز وتحسين سلاسة الحركة. وهذا أمر مهم لمعدات الفحص والأجهزة البصرية والروبوتات الطبية والأدوات الدقيقة.

قابلية تكرار جيدة

توفر محركات التروس التوافقية تحديدًا ثابتًا وقابلًا للتكرار للموضع، مما يجعلها مناسبة لمهام الحركة الآلية المتكررة.

مزايا محركات التروس التوافقية

الميزة	الوصف
دقة عالية	مناسبة للتحكم الدقيق في الحركة
تأثير ارتدادي منخفض	يقلل من أخطاء تحديد الموضع
هيكل مدمج	توفر مساحة التركيب
عزم دوران عالي	عزم دوران عالي في حجم مدمج
نسبة تخفيض عالية	يقلل السرعة بفعالية
حركة سلسة	تحسين استقرار الماكينة
تصميم خفيف الوزن	مفيد للروبوتات وأنظمة الفضاء
قابلية تكرار جيدة	مناسبة لمهام تحديد المواقع المتكررة

هذه المزايا تجعل محركات التروس التوافقية أحد أفضل الخيارات لأنظمة التحكم في الحركة المتطورة.

التحديات التي تواجه محركات التروس التوافقية

على الرغم من مزاياها، فإن محركات التروس التوافقية ليست مناسبة لكل التطبيقات.

أولًا، عادةً ما تكون تكلفتها الأولية أعلى. فمكوناتها تتطلب تصنيعًا عالي الدقة ومواد عالية الجودة.

ثانيًا، ينحني الشريط المرن بشكل متكرر أثناء التشغيل. وإذا تعرض محرك التروس لحمل زائد أو تم استخدامه بشكل غير صحيح، فقد يحدث إجهاد بمرور الوقت.

ثالثًا، لا تُعد محركات التروس التوافقية دائمًا الخيار الأفضل للتطبيقات التي تتعرض لأحمال صدمية شديدة. في مثل هذه الحالات، قد يكون صندوق التروس الكوكبي أو أي مخفض آخر مخصص للأحمال الثقيلة أكثر ملاءمة.

رابعًا، يُعد التشحيم ودقة التركيب أمرين بالغي الأهمية. فقد يؤدي سوء التشحيم أو عدم محاذاة الأجزاء أو الحمل الزائد إلى تقصير العمر التشغيلي.

محرك التروس التوافقي مقابل محرك التروس الكوكبي

يُستخدم كل من محركات التروس التوافقية ومحركات التروس الكوكبية على نطاق واسع في الأتمتة والتحكم في الحركة. ومع ذلك، فهي مناسبة لتطبيقات مختلفة.

العنصر	محرك التروس التوافقي	محرك التروس الكوكبي
الدقة	عالية جدًا	متوسطة إلى عالية
الارتداد	منخفض جدًا	منخفض إلى متوسط
الهيكل	مدمجة لنسب عالية	مضغوط، لكنه قد يحتاج إلى مراحل متعددة
كثافة العزم	عالية	عالية
مقاومة الصدمات	متوسطة	عادةً ما تكون أفضل
التكلفة	أعلى	أقل عادةً
الأفضل لـ	الروبوتات، المعدات الدقيقة، الأجهزة الطبية	الأتمتة العامة، الناقلات، الآلات

إذا كان التطبيق يتطلب تباطؤًا منخفضًا للغاية، وحجمًا صغيرًا، ودقة عالية في تحديد الموضع، فغالبًا ما يكون محرك التروس التوافقي هو الخيار الأفضل. أما إذا كان التطبيق يتطلب تكلفة أقل، ومقاومة قوية للصدمات، وأداء نقل عام، فقد يكون محرك التروس الكوكبي أكثر ملاءمة.

التطبيقات الشائعة لمحركات التروس التوافقية

الروبوتات الصناعية

تُستخدم محركات التروس التوافقية على نطاق واسع في مفاصل الروبوتات الصناعية. تتطلب أذرع الروبوتات حركة دقيقة، وعزم دوران عالي، وتصميمًا مدمجًا، وقابلية تكرار مستقرة. تساعد محركات التروس التوافقية الروبوتات على أداء مهام اللحام، والتجميع، ومناولة المواد، والفحص، والتعبئة والتغليف بدقة.

الروبوتات التعاونية

تحتاج الروبوتات التعاونية، أو الكوبوتات، إلى وحدات مفصلية خفيفة الوزن وصغيرة الحجم. تساعد محركات التروس التوافقية في تقليل حجم ووزن مفاصل الروبوتات مع الحفاظ على حركة سلسة ودقيقة. وهذا يسمح للكوبوتات بالعمل بأمان وكفاءة بالقرب من المشغلين البشريين.

معدات أشباه الموصلات

يتطلب إنتاج أشباه الموصلات تحكمًا دقيقًا للغاية في الحركة. تتيح محركات التروس التوافقية حركة دقيقة في أنظمة مناولة الرقائق والفحص وتحديد المواقع والمحاذاة. وتساعد انخفاض الارتداد والدقة العالية لهذه المحركات على تحسين جودة الإنتاج.

المعدات الطبية

غالبًا ما تتطلب المعدات الطبية حركة سلسة وهادئة ودقيقة. تتيح محركات التروس التوافقية حركة مدمجة ودقيقة في أنظمة الجراحة وإعادة التأهيل والتصوير وأتمتة المختبرات.

أنظمة الفضاء

في تطبيقات الفضاء، يُعد الوزن والمساحة عاملين بالغي الأهمية. تدعم محركات التروس التوافقية أنظمة الأقمار الصناعية والهوائيات والأنظمة البصرية وأنظمة المشغلات بأداء مدمج وعزم دوران عالٍ.

آلات التصنيع باستخدام الحاسب الآلي (CNC)

تتطلب آلات CNC والطاولات الدوارة الدقيقة تحديدًا دقيقًا للموضع الزاوي. يمكن استخدام محركات التروس التوافقية في طاولات الفهرسة، ومبدلات الأدوات، والمحاور الدوارة، ومعدات التصنيع الدقيقة.

معدات الأتمتة

في مجال الأتمتة، تعمل محركات التروس التوافقية على تشغيل عمليات الالتقاط والوضع والتعبئة والتجميع والاختبار والنقل بدقة. وتساعد هذه المحركات على تحسين سرعة الإنتاج ودقة تحديد المواقع.

الأجهزة البصرية وأجهزة القياس

غالبًا ما تتطلب الكاميرات، والتلسكوبات، وأجهزة الليزر، وأدوات القياس دورانًا مستقرًا ودقيقًا. توفر محركات التروس التوافقية حركة سلسة ورد فعل عكسي منخفض، مما يجعلها مناسبة لهذه الأنظمة الدقيقة.

كيفية اختيار محرك التروس التوافقي

عند اختيار محرك التروس التوافقي، يجب مراعاة عدة عوامل:

• عزم الدوران المطلوب
• السرعة المقدرة والسرعة القصوى
• نسبة التخفيض
• متطلبات التراخي
• دقة تحديد الموضع
• قصور الحركة
• دورة التشغيل
• مساحة التركيب
• درجة حرارة التشغيل
• متطلبات العمر التشغيلي
• نوع جهاز التشفير
• توافق نظام التحكم
• طريقة التشحيم
• الظروف البيئية

يعد اختيار الطراز الصحيح أمرًا بالغ الأهمية. فقد تتعرض محركات التروس ذات الحجم الأصغر من اللازم لارتفاع درجة الحرارة، أو التآكل بشكل أسرع، أو التعطل تحت الأحمال الثقيلة. أما إذا كان الطراز أكبر من اللازم، فقد يؤدي ذلك إلى زيادة التكلفة وإهدار المساحة.

نصائح صيانة لمحركات التروس التوافقية

للحفاظ على عمل محرك التروس التوافقي بشكل موثوق، يجب على المستخدمين اتباع ممارسات الصيانة المناسبة:

• تجنب التشغيل تحت الحمل الزائد.
• استخدم محرك التروس ضمن حدود عزم الدوران والسرعة المحددة.
• فحص التشحيم وفقًا لتعليمات الشركة المصنعة.
• منع دخول الغبار والرطوبة والتلوث إلى المخفض.
• تجنب الأحمال الصدمية القوية.
• تأكد من صحة التركيب والمحاذاة.
• راقب أي ضوضاء غير طبيعية أو اهتزازات أو ارتفاع في درجة الحرارة.
• افحص المحرك والمخفض بانتظام في التطبيقات الشاقة.

يمكن أن تؤدي الصيانة الجيدة إلى إطالة العمر التشغيلي وتحسين الأداء على المدى الطويل.

على الرغم من أن محركات التروس التوافقية عادةً ما تكون أغلى ثمناً من محركات التروس العادية وتتطلب اختياراً وصيانة دقيقين، إلا أنها تُعد واحدة من أفضل الحلول للتطبيقات التي تتطلب دقة عالية وحجمًا صغيرًا ونقل عزم دوران موثوقًا به.
